下展阀

undefined 详情-_01_15

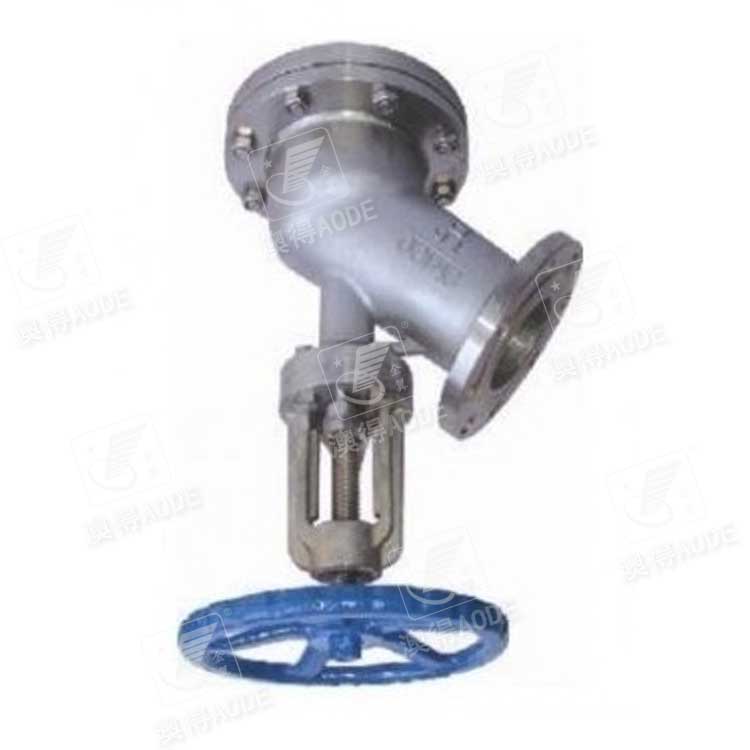

下展式放料阀不锈钢下展式放料阀 FL45F/W特点与特性：
1、放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，工艺介质通常在容器出口的残留现象。
2、根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。
3、密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。
4、广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
下展式放料阀_不锈钢(304,316,316L)下展式放料阀结构与原理：
1、下展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成，手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动。
2、下展阀工作温度（用温度为-100℃,温度为425℃），工作介质为水, 油液体, 酸碱等。
下展式放料阀_不锈钢(304,316,316L)下展式放料阀特点与用途：
1、本阀操作简便，运动灵活可靠。
2、阀瓣装置维修简单，密封结构合理，密封圈更换方便实用。
3、本阀门广泛应用于石油、冶金、化工、造纸更工业领域（化学液体、煤浆、矿浆等输送启闭放料用）。
4、其特点是沉淀于反应釜，储藏罐或管道里的化学液体或浆料得于顺畅流通。
5、该系列产品已被大型化工公司广泛采用，性能良好，经久耐用，用户反应良好。

下展式放料阀_不锈钢(304316316L)下展式放料阀应用规范：
1、设计制造标准按GB/T12235-2007
2、结构长度标准按企业标准
3、法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4、试验与检验按GB/T13927-2008
下展式放料阀_不锈钢(304316316L)主要零件材质：

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

主要外形尺寸（上展式）

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

主要外形尺寸（下展式）

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	85	65
50	165	125	180	145	100	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	180	135
125	245	210	280	245	195	145
150	280	240	335	295	210	185
200	335	295	405	355
